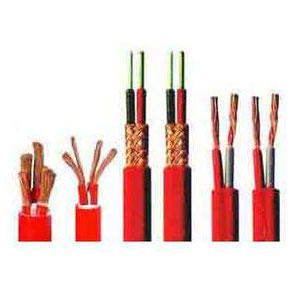

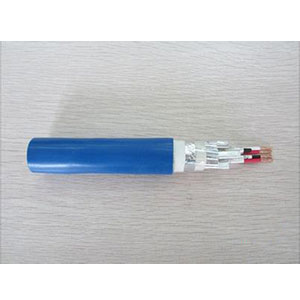

本产品适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。

一、生产执行标准 采用企业标准
二、产品名称、型号如表1所示
表1



产品名称	补偿导线型号	所配用热电偶名称	所配用热电偶分度号
铜-铜镍0.6补偿导线	SC RC	铂铑10-铂热电偶 铂铑13-铂热电偶	S R
铁-铜镍22补偿导线	KCA	镍铬-镍硅热电偶	K
铜-康铜补偿导线	KCB
镍铬10-镍硅3延长型导线	KX
铁-铜镍22补偿导线	NC	镍铬-镍硅热电偶	N
镍铬14硅-镍硅延长型导线	NX
镍铬10-铜硅45延长型导线	EX	镍铬-铜镍热电偶	E
铁-铜镍45延长型导线	JX	铁-铜镍热电偶	J
铜-铜镍45延长型导线	TX	铜-康铜热电偶	T



三、使用条件 环境温度：-60～275℃。

四、技术条件
1、当周围空气温度为15～35℃，相对温度不超过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ；
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；
3、热电势允差如表2

表2



型号	热电动势μV	200℃时
	热电动势	允差
SC或RC KCA或KCB KX NC NX EX JX TX	1440 8137 8137 5912 5912 13419 10777 9285	±60 ±100 ±100 ±100 ±100 ±120 ±140 ±90



五、电缆的型号规格及外径参考如表3

表3



型号	线芯材料	线芯型式	标称截面mm2	导体结构根/直径mm	成品电缆外径参考
KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF	补偿导线合金丝	单股线芯	0.2 0.5 1.0 1.5 2.5	1/0.52 1/0.8 1/1.13 1/1.37 1/1.76	1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9
		多股线芯	0.2 0.5 1.0 1.5	7/0.2 7/0.3 7/0.43 7/0.52	1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2



注：1、屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm；
2、线芯为多股线芯（R）或带屏蔽（P），其型号应加“R”或“P”或“RP”。

六、交货要求
1、交货长度为100m或其整数倍，成盘长度应不小于100m,长度计量误差应不超过±0.5%；
2、根据双方协议允许任何长度交货。
