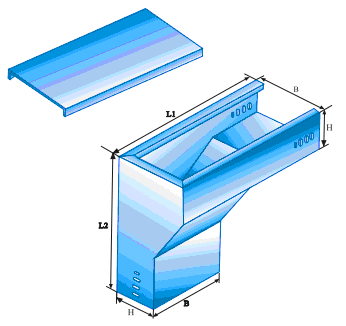

一、XQJ-C-2E垂直等径右下弯通产品概述

XQJ-C-2E垂直等径右下弯通是槽式电缆桥架中设计比较巧妙的连接弯通，其与XQJ-C-2D垂直等径下弯通产品类似。

二、XQJ-C-2E垂直等径右下弯通产品参数

序号NO。	型号Model	规格Size	（mm）		重量Weight
			L1	L2
l	C一2E一l	5OX25	150	1 25	1.47
2	C一2E一2	100X50	300	250	3.98
3	C一2E一3	150X75	350	275	7.85
4	C一2E一4	ZOOX100	450	350	10.43
5	C一2E一5	250X125	500	370	14.22
6	C一2E一6	3OOX100	600	400	21.68
7	C一2E一7	300X150	650	500	24.45
8	C一2E一8	400X100	700	400	27.89
9	C一2E一9	4OOX150	750	500	35.56
l0	C一2E一10	400X200	800	600	40.89
11	C一2E一11	500X100	800	400	41.88
l2	C一2E一12	SOOX150	850	500	43.12
l3	C一2E一13	500X200	900	600	49.94
l4	C一2E一!4	6OOX100	900	400	50.24
l5	C一2E一15	6OOX150	950	500	52.13
l6	C一2E一16	600X200	1000	600	61.14
l7	C一2E一17	800X100	1100	400	65.45
l8	C一2E一18	800X150	1150	500	76.89
19	C一2E一19	800X200	1200	600	84.17
说明:高度h=60, 100为单排连接孔，高h=150为双排连接孔
